阵列式皮带秤

产品参数
型号：ICS-HF高精度皮带秤
检测精度：±0.25%-1%
称重范围：1-2000t/h
皮带宽度：500-2400t/h
皮带速度：0.1-4m/s
过载能力：4000t/h
皮带输送机倾角：＜30°

产品特点
ICS-HF系列秤架采用独创的自由浮动平衡结构，称重桥架自由浮动与称重传感器连接，无限位装置、传力环节少、测重准确可靠，计量精度高；两个称重传感器两端分别安装，抗偏载能力强，适应皮带输送机带宽大、带速高的输送计量；称重桥架结构简单、安装方便、长期稳定性好、不需维护，是高精度皮带输送机计量的最佳设备。

工作原理
恒标最新产品--高精度电子皮带秤。恒标自由浮动平衡结构皮带秤，在秤架结构上解决了皮带秤高精度计量问题。
皮带秤高精度测量的关键是称重桥架将皮带上的物料重量全部、准确的传递给称重传感器，其中传递过程没有任何干扰力。目前，多托辊皮带秤秤架结构有单杠杆式、双杠杆式、悬浮式等多种结构形式，称重传感器与秤架的连接多采用刚性连接，其中多数设有水平力、侧向力限位装置，这种连接形式存在一定的限制力、结构内应力，该限制力、结构内应力无法很好释放，容易产生过定位，干扰了重力的准确测量，特别是小量重力或重力变化小的工况，从而干扰影响皮带秤最终计量结果的准确性，无法提供高精度的称重计量。

产品配套
秤架、高精度传感器、接线盒、测速轮/测速盒、HB200显示仪表、配件一套

产品优势
① 采用全悬浮称重桥架
② 动态累计误差±0.２5－１％
③ 模块化组合结构
④ 万向轴承软连接，称重更精准
⑤ 电器部分全部采用对插式线路连接
⑥ RS485接口、4-20ma信号输出
⑦ 仪表自带产量管理系统

产品特点
恒标系列秤架采用独创的自由浮动平衡结构，称重桥架自由浮动与称重传感器连接，无限位装置、传力环节少、测重准确可靠，计量精度高；两个称重传感器两端分别安装，抗偏载能力强，适应皮带输送机带宽大、带速高的输送计量；称重桥架结构简单、安装方便、长期稳定性好、不需维护，是高精度皮带输送机计量的最佳设备。

产品功能
① 数字化仪表 提供精确、无漂移的性能
② 仪表自动调零 通过简单操作，仪表将自动计算建立一新的零点
③ 自动校准 为用户提供挂码校准、链码校准、电子校准和实物校准等多种自动校准方式。
④ 自动零点跟踪 系统可自动进行零点跟踪
⑤ 可编程控制器 可编程的仪表输入输出口可满足不同用户的要求。
⑥ 故障自诊断 可对多路称重传感器的故障、速度传感器的故障、系统内部（CPU、存储器、显示器等）故障等进行自诊断。
⑦ 模块化结构 采用模块化结构，分为主板、电源板、输入输出板等，维护更方便。
⑧ 自动补偿功能 流量非线性自动补偿运算、皮带倾角变化自动补偿运算、通过输入物料的水份值进行水份补偿运算。
⑨ 平衡调整 两个以上的称重传感器系统内部自动平衡调整。

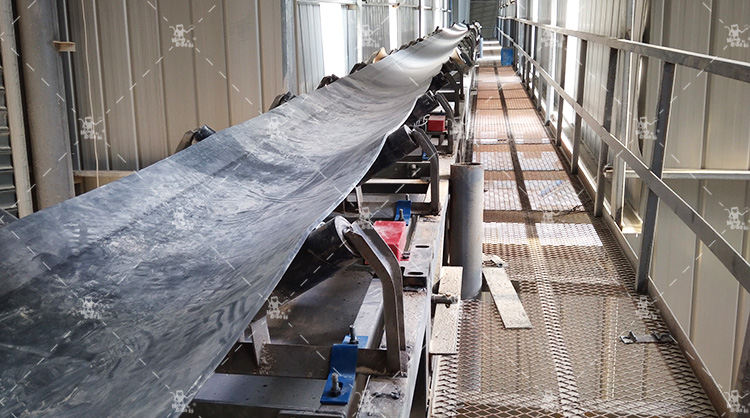

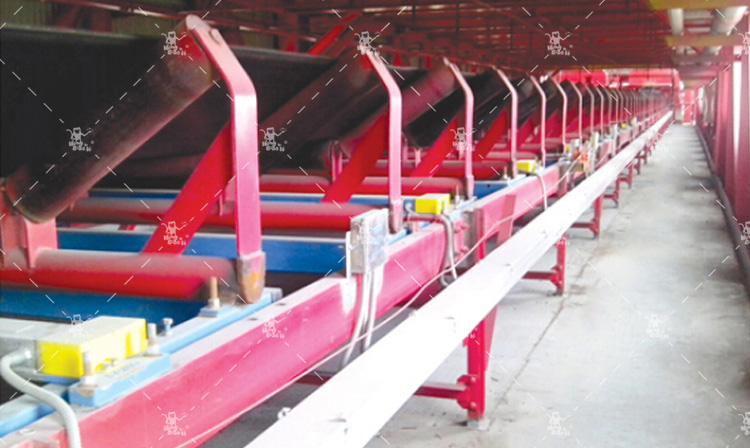

安装案例
